Le matériel :



Le câble :

Article : Câble coaxial 75 Ω 1 fils
Type : RG-59B/U
Article : 51 00 94
Fournisseur : Distrelec Suisse SA


L’outillage :

Article : Cutter
Article : 15 28 87
Fournisseur : Distrelec Suisse SA

Article : Pince à sertir pour fiche coaxiale
Article n° : 95 13 00
Fournisseur : Distrelec Suisse SA


Article : Pince coupante
Article n° : 95 87 86
Fournisseur : Distrelec Suisse SA



Les connecteurs :

Article : Fiche de câble BNC
Article n° : 13 03 95
Type : NBNC75BLP7
Fournisseur : Distrelec Suisse SA



La conception :

Contrôler d’avoir bien toutes les pièces des connecteurs.

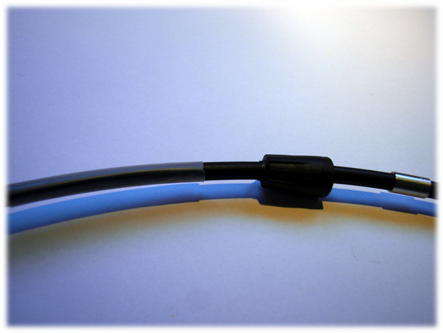

Avant tout, enfilez dans le câble les manchons de protection, les bagues de sertissage, la gaine thermo transparente (pour un marquage éventuel du câble). Une fois le 2ème connecteur serti, il sera bien difficile de passer les manchons et les bagues.

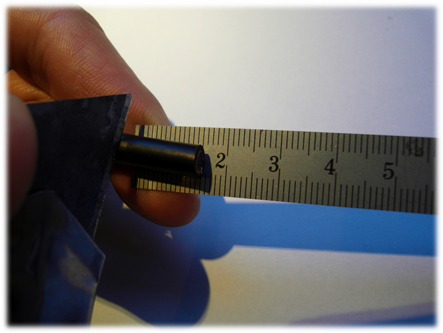

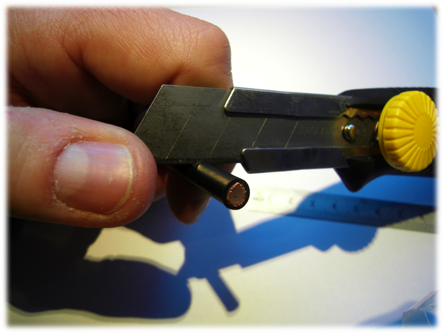

J’utilise un cutter, pour couper avec précaution la gaine isolante, à 16mm.


Attention à ne pas abîmer la tresse de blindage en coupant la gaine isolante.

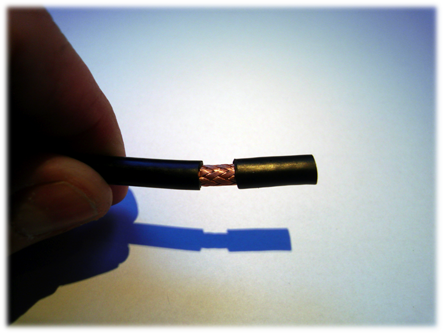

Vous pouvez maintenant retirer facilement la gaine.

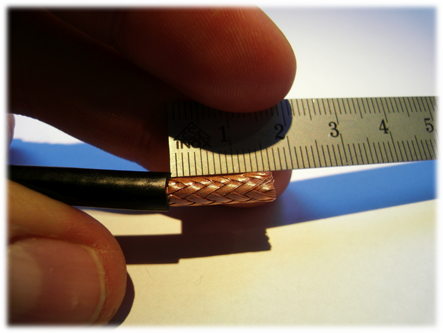

Contrôlez la longueur du câble dénudé, qui doit être de 16mm.

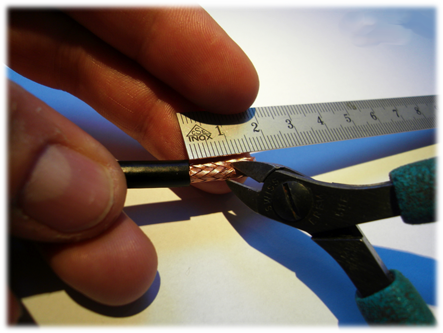

A l’aide de la pince coupante, coupez le blindage à 7mm.


Mesurez les 7mm à partir de la gaine noire ou 9mm depuis l’extrémité !

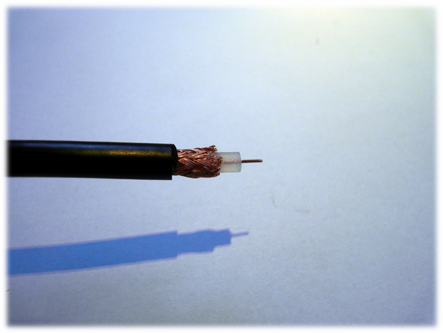

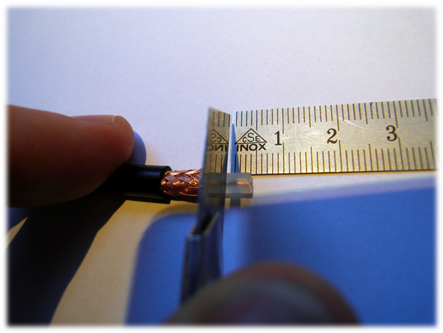

Coupez l’isolant de l’âme à l’aide du cutter, d’une longueur de 4mm à partir de l’extrémité du câble.


Attention à ne pas abîmer l’âme en coupant la gaine isolante.

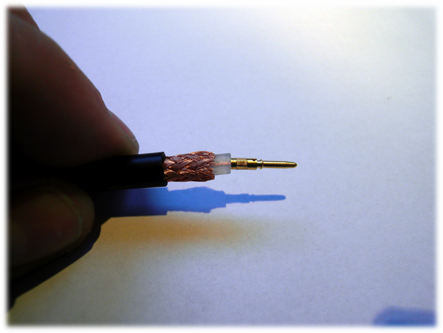

Enfilez l’embout doré du connecteur BNC.


Vous pouvez maintenant sertir l’embout avec la pince. Veillez à ce que l’embout soit bien appuyé contre l’isolant.


Vous remarquez les marques du sertissage. Contrôlez que l’embout soit bien serti sur l’âme.


Enfilez le connecteur BNC, jusqu’à ce que l’embout soit clippé dans le connecteur, on entend un petit “clic”.


Mettez la bague de sertissage sur le blindage.


Sertissez la bague en se veillant qu’elle soit bien appuyée contre le connecteur BNC.

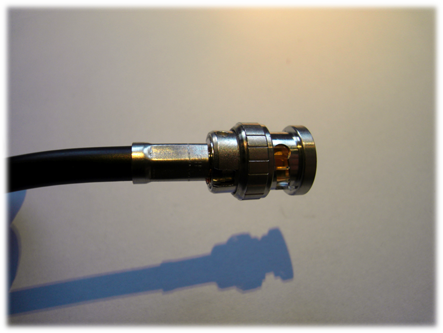

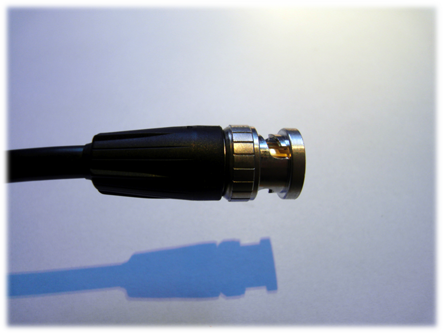

Le connecteur est proprement serti.


Mettez le manchon de protection en place.


J’utilise un testeur de câble de chez Dap audio, pour contrôler la bonne continuité du câble BNC.

Je reste à votre disposition pour de plus amples informations ou de conseils à la modification de ces pages.
